FAMAT Sampling파마트
분체(파우더) 샘플링 밸브·시스템
배치를 대표하는 분체 시료, 스위스 파우더 샘플링 전문
FAMAT Sampling(파마트) SA는 1974년 스위스 로잔에서 창립해 현재 스위스 BIAR 그룹에 속한 분체(파우더) 샘플링 전문 제조사로, 반응기·건조기·믹서에 직접 설치해 파우더·그래뉼·펠릿·플레이크를 채취하는 샘플링 밸브를 설계·생산합니다. 양극재·음극재처럼 분체의 작은 편차가 전지의 용량·수명·안전을 좌우하는 공정에서는 아무리 정밀한 분석도 배치를 대표하는 시료 위에서만 의미가 있고, 대표성 없는 시료 하나가 정상 배치를 불필요하게 폐기시키거나 잘못된 생산 판단으로 이어집니다. FAMAT은 특허 EPT®(Expanding Piston Technology) 팽창 피스톤으로 O-링·개스킷 없이 데드스페이스 없는 밀봉을 만들어, 밀폐 상태에서 대표성 있고 반복 가능한 시료를 채취하게 합니다. 제약·바이오·화학 현장에서 쌓은 50년의 실적 위에 리튬이온 배터리 소재 분체 샘플링까지 제안 범위를 넓히고 있으며, ISO 9001:2015와 PED·ATEX 기준의 승인을 받았고 샘플링 밸브에는 제조사 보증 5년(마모 부품 제외)이 적용됩니다.
Notation — 표기 안내
FAMAT은 1974년 스위스 로잔에서 창립한 Favre & Matthijs SA가 1989년 FAMAT SA로 사명을 바꾸며 이어진 이름입니다. 2019년 말 BIAR SA가 FAMAT SA의 분체 샘플링 사업부를 인수하기로 발표해 2020년 1월 FAMAT Sampling SA로 이관되었고, FAMAT SA 자체는 산업용 밸브 회사로 별도 존속합니다 — 구형 설비 명판과 2011년 인증서의 'FAMAT SA' 표기는 이관 전 것이니 부품 문의 시 참고가 필요합니다. 국내에 확립된 한글 표기가 없어 프랑스어 발음에 가까운 '파마트'로 적으며, 법인 정식 표기는 FAMAT SAMPLING S.A.(스위스 발레주 상브랑셰)입니다. BIAR 그룹 안에서 FAMAT Sampling은 분체(고체) 샘플링 밸브를 전문으로 합니다.
제품 사진 · 영상
제조사 공식 자료입니다.
EPT® 팽창 피스톤 기술1
분체 샘플링 밸브 DN509
분체 샘플링 밸브 DN256
미량·고온 샘플링 밸브 DN151
충전 밸브1
탱크 바닥 밸브1
주요 제품군
분체 샘플링 밸브 DN50 (Powder Sampling Valve DN50)

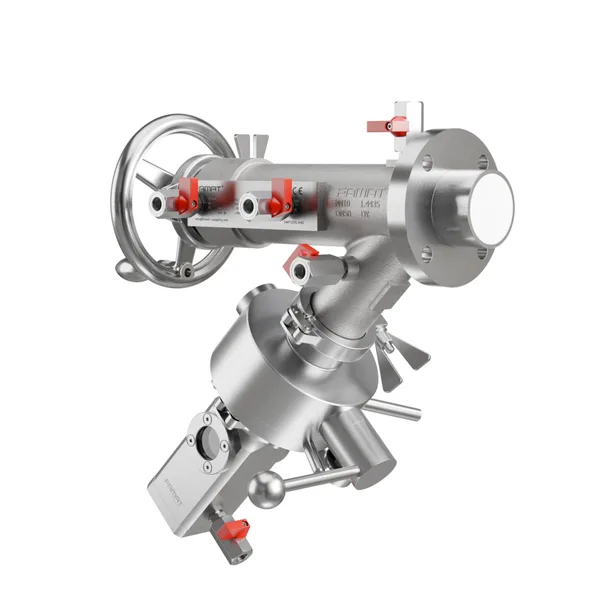

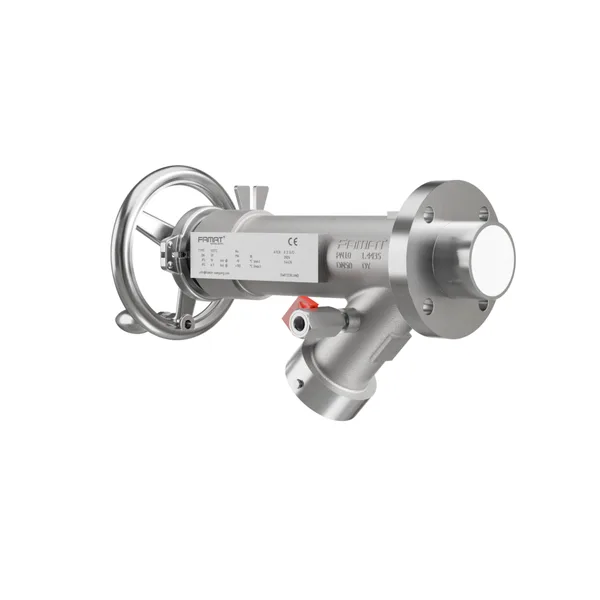

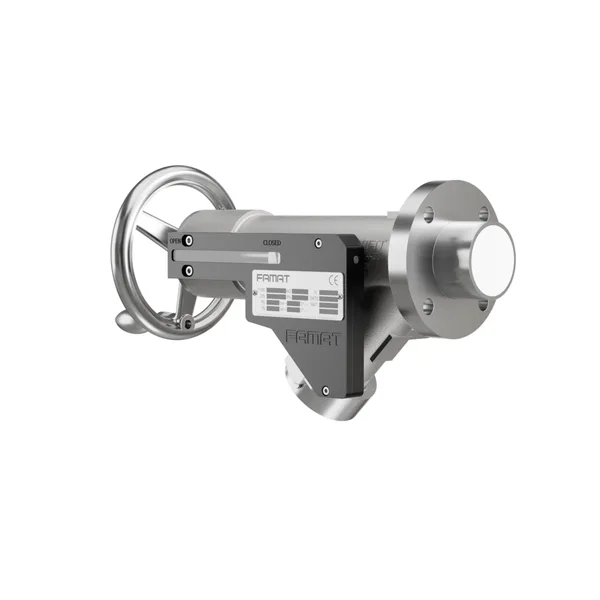

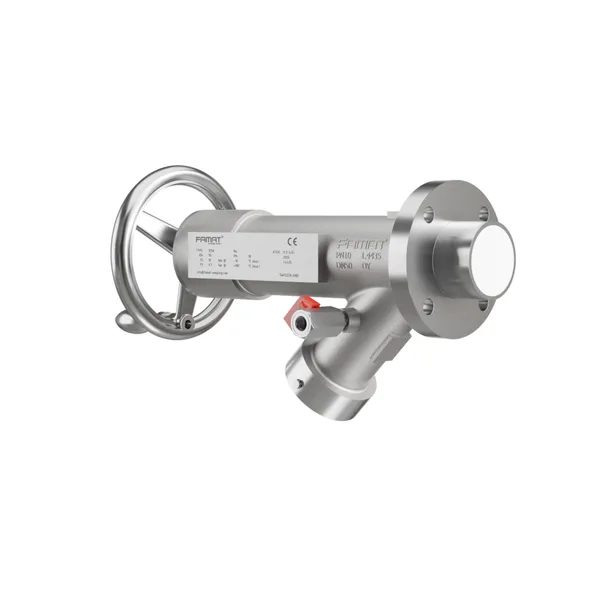

반응기·건조기·용기에 설치해 분체·그래뉼·페이스트·액체를 압력 또는 진공 하에서 채취하는 대용량 제품군으로, 응집성이 강한 음극재 같은 미세 분체에는 개구부가 넓은 DN50이 먼저 검토됩니다. 표준형 125A를 기본으로 안전 인터록형 125S, EasyClean 125TC, 크러스트 브레이킹 125CC, 수평 삽입식 125HS, 300°C 금속 피스톤 125M, 공압 자동형 125AUT, OEL 고격리형 125TC/OEL로 나뉩니다. 몸체는 스테인리스 1.4435/316L·Hastelloy C22·티타늄 Gr.7, 실은 FKM·FFKM·FEP-Viton·EPDM(모두 FDA), DN 50(2″)·PN10·진공~10 bar·+180°C가 기준 사양이며 PED·ATEX·FDA를 적용 규격으로 명시합니다.
- 125A
- 125S
- 125TC
- 125TC/OEL

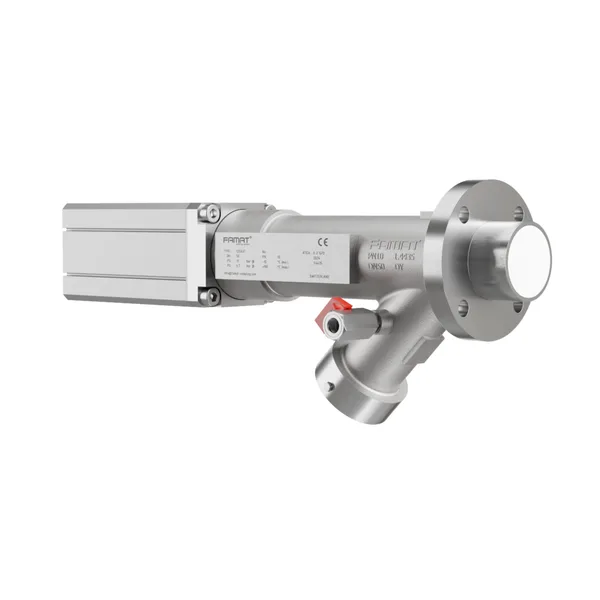

- 125AUT

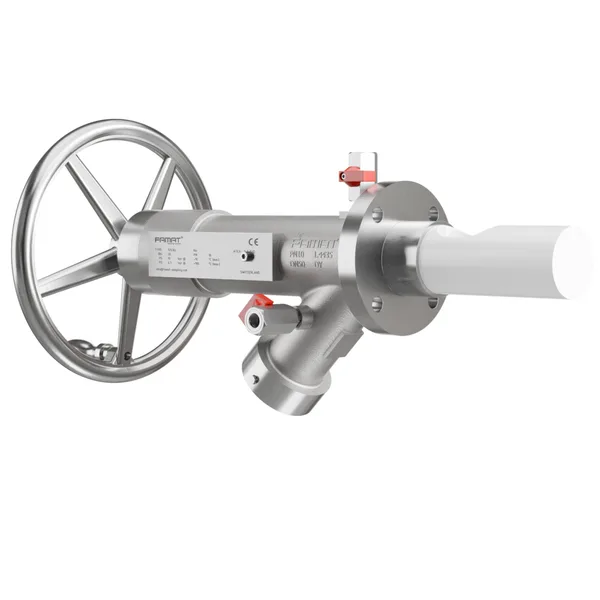

- 125HS

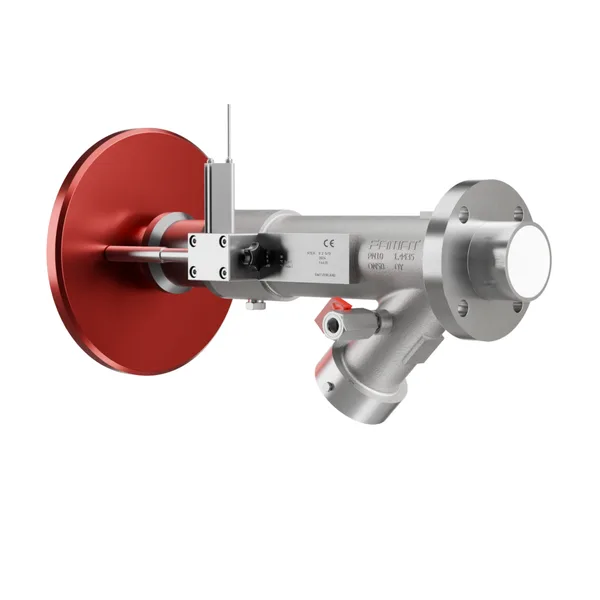

- 125CC

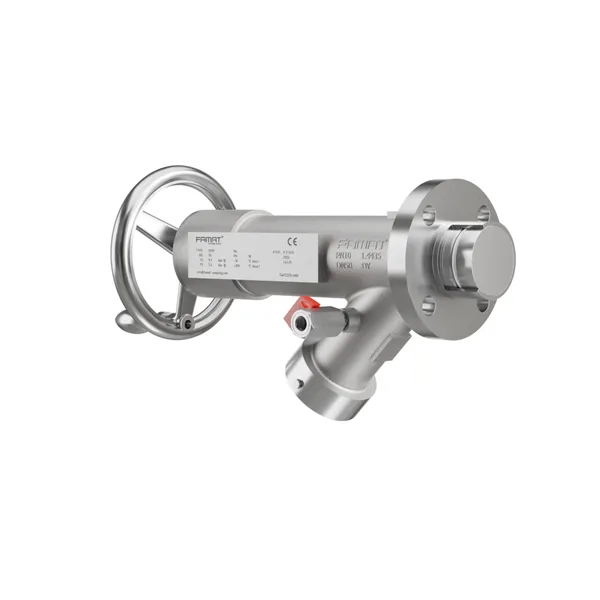

- 125M
125TC/OEL은 사양표에 125OEL로도 표기됩니다. 125 시리즈는 제조사 3D 컨피규레이터로 타입·재질·구동·연결·노즈 길이·피스톤·옵션(CIP/SIP/O-링/근접 스위치)을 조합한 지정코드로 사양을 확정합니다.
분체 샘플링 밸브 DN25 (Powder Sampling Valve DN25)

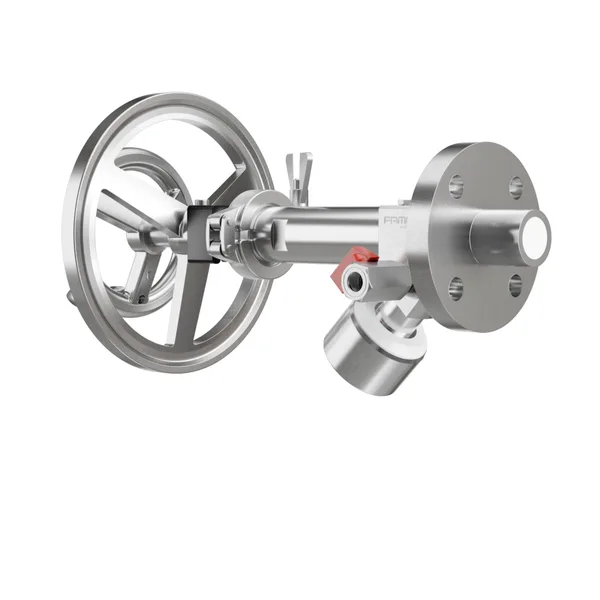

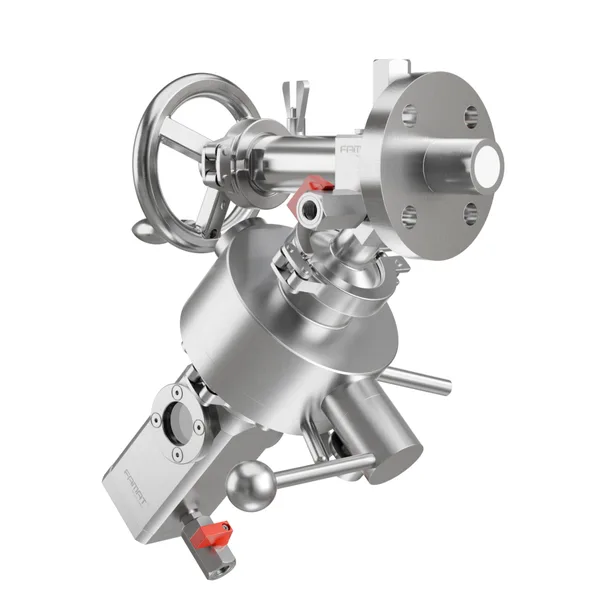

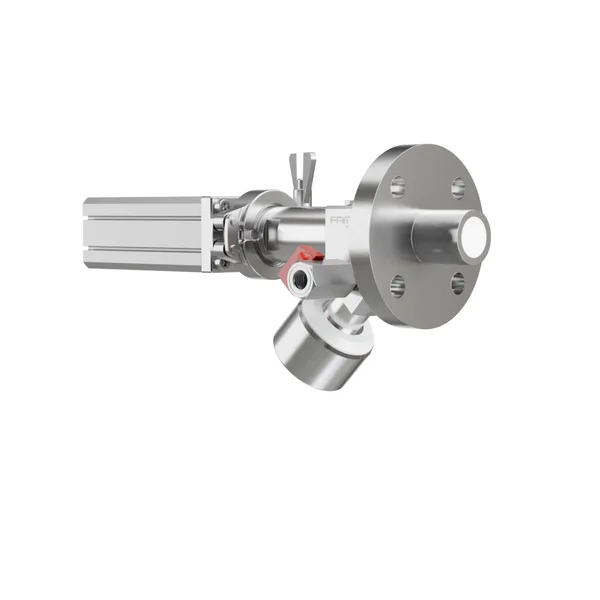

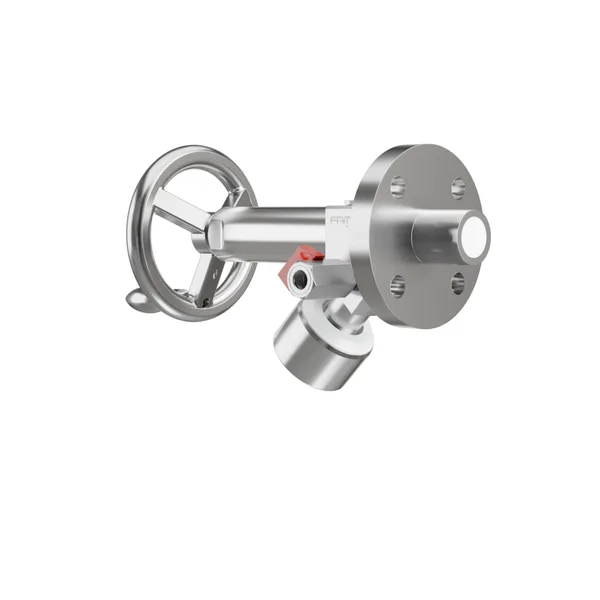

표준 공정 라인과 소규모 설비용 소형 밸브로, 건조 분체·그래뉼·액체를 채취합니다. 표준형 130C, Tri-Clamp EasyClean 130TC, 크러스트 브레이킹 130CC(파쇄 피스톤 25 mm), 복동 공압 액추에이터 130AUT, 초소형 OEL 고격리 130OEL로 구성되며, 제품 접촉부에 O-링이 없고 데드스페이스가 없어 대표성 있는 오염 없는 시료를 얻습니다. DN 25(1″), PN10, 진공~10 bar, -20~+180°C, 내부 조도 Ra ≤0.8 µm, 실 Viton·FEP-Viton·FFKM·EPDM(모두 FDA), 150 ml 붕규산 유리병이 기준 사양입니다.

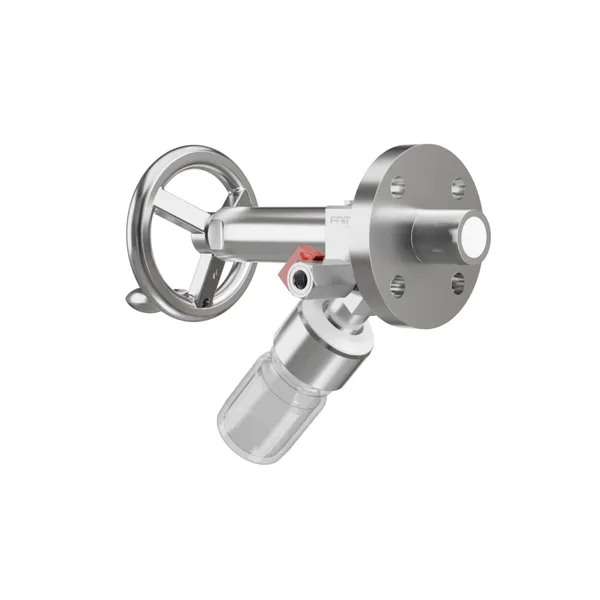

- 130C

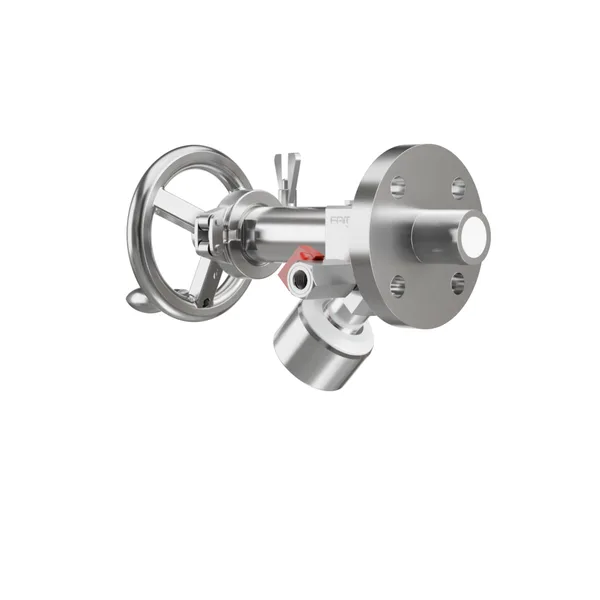

- 130TC
- 130CC
- 130AUT
- 130OEL
미량·고온 샘플링 밸브 DN15 (Sampling Valve DN15)

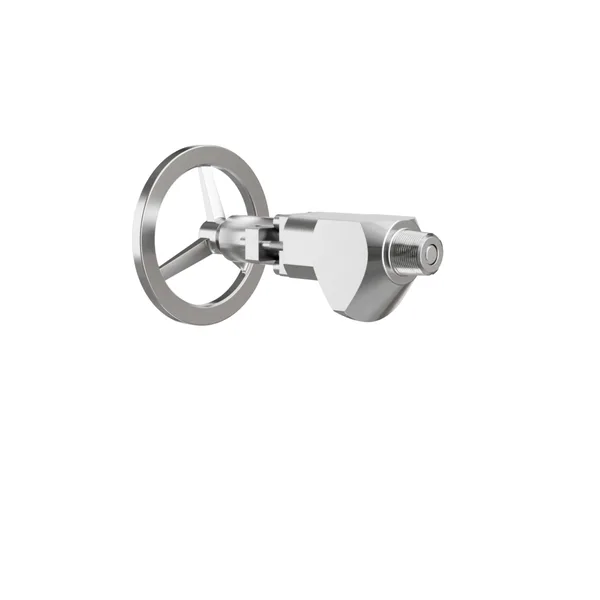

가스나 미량 액체, 미세 분체(micro powder)를 채취하는 소구경 밸브입니다. 115TC는 Tri-Clamp로 세정이 쉬운 이지클린 설계(PN10, -20~+180°C, 100 ml 병)이고, 115G는 금속 피스톤과 3중 스템 실(이중 FFKM+조절식 그라파이트 패킹)로 +300°C 고온·고압에 대응하며 TA-Luft(300°C까지)·ISO 15848 저누설·API 607 내화 설계에 대해 TÜV SÜD 인증을 받았습니다. 몸체 재질은 스테인리스 1.4435/316L·Hastelloy C22·티타늄 Gr.7 등이며 나사식 또는 플랜지 연결이 가능합니다.
- 115TC
- 115G

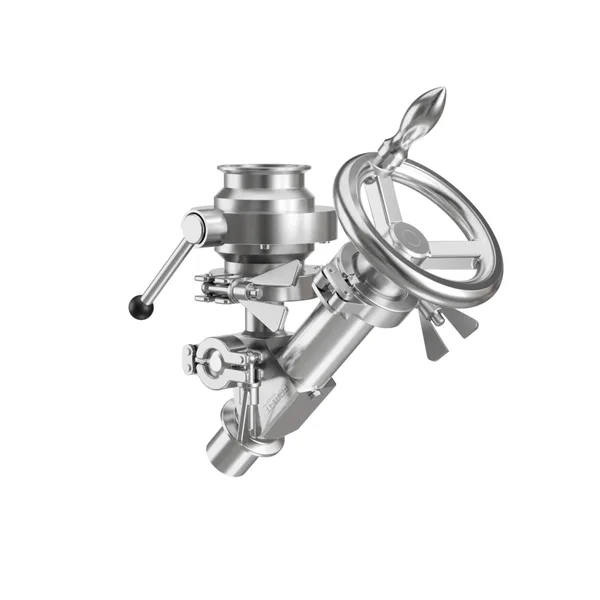

충전 밸브 (Charging Valve)
용기·반응기에 원료를 투입(charging)하기 위한 밸브로, 팽창 피스톤이 투입물을 전부 용기 안으로 밀어 넣어 제품 손실이 없고 데드존이 남지 않습니다. 위생용 버터플라이 밸브를 붙여 공급 라인을 완전히 격리할 수 있으며, 325A는 DN 25(1″), PN10, 진공~10 bar, -20~+180°C, 내부 Ra ≤0.8 µm, 실 Viton·Viton/FEP/PFA·FFKM·EPDM(모두 FDA), PED·ATEX·FDA 적용 규격입니다.
- 325A
탱크 바닥 밸브 (Tank Bottom Valve)

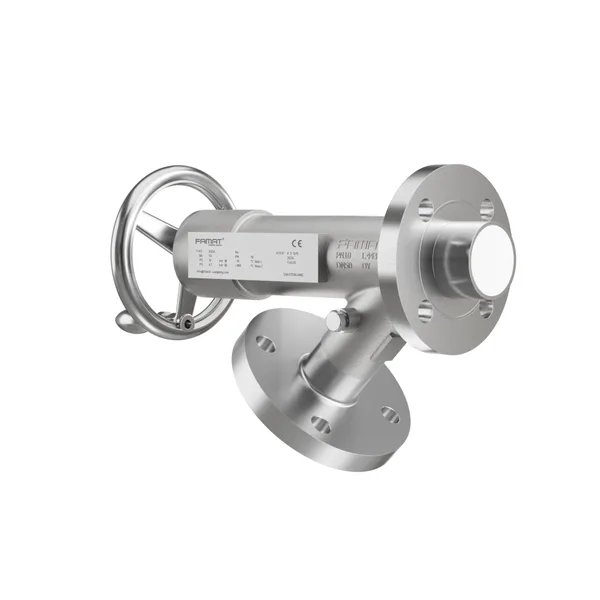

샘플링 밸브의 EPT®를 탱크 바닥 배출에 적용한 '데드존 없는' 밸브 계열입니다. 개스킷 없이 완전 진공~10 bar를 밀봉하며 제약 공정의 다양한 용도에 쓰입니다. 250A는 DN 50(2″), PN10, -20~+180°C, 내부 Ra ≤0.8 µm·외부 Ra ≤3.2 µm 사양이고, 공압 자동형 250AUT는 제조사 요청 사양입니다.
- 250A
- 250AUT
공압 자동형 250AUT는 별도 제품 페이지 없이 제조사가 '요청 시(on request)' 사양으로 안내합니다.
샘플 보틀·격리 액세서리 (Sample Bottle & Containment Accessories)

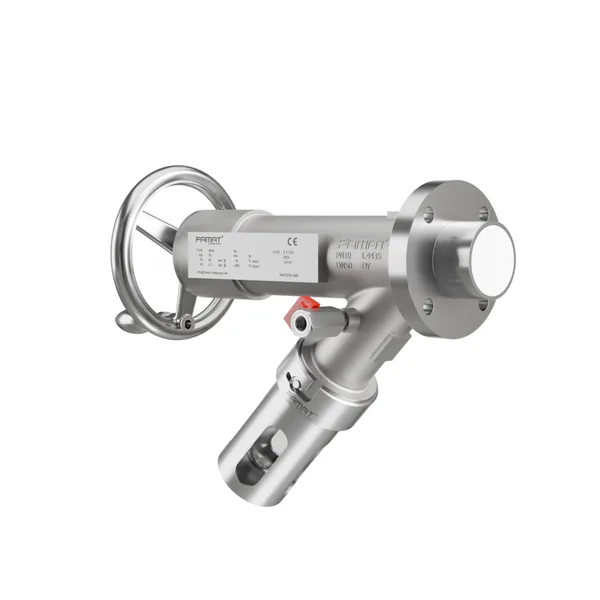

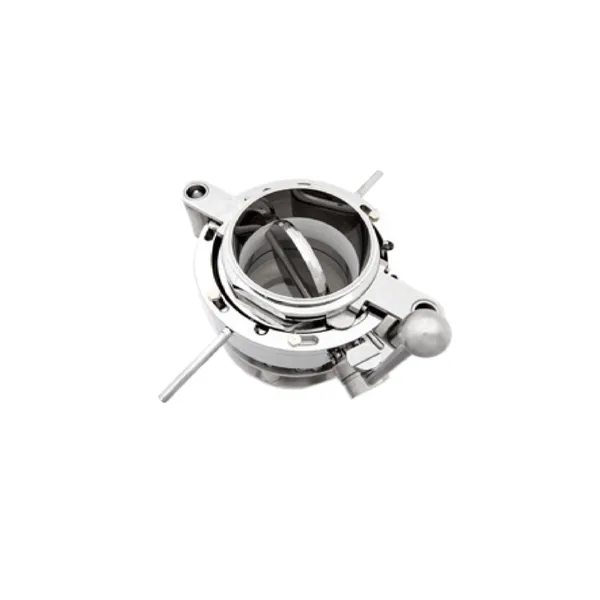

채취한 시료를 받는 보틀과 밀폐·격리를 위한 부속입니다. B101(150 ml 붕규산 유리+316L 금속 보호구, DN50 표준·DN25 옵션), 최대 내충격형 B102(150/250/500 ml, +260°C), Duran Schott 유리병용 어댑터 B105와 보호 케이지 B105S(100~1000 ml, GL 45)는 각 Tri-Clamp 버전이 있고 B102 TC는 CIP 퍼지 포트 버전도 제공되며, 외부에서 병을 닫는 Revo Box 캐비닛(500 ml)으로 밀폐 샘플링을 구성합니다. 고활성 분체에는 제조사 표기 OEB 5(<1 µg/m³) 연속 라이너와 스플릿 버터플라이 밸브(DN50, 316L/Hastelloy C22), OEB 4(<10 µg/m³) 플렉시블 컨테인먼트 챔버를 조합합니다.
- B101
- B101 TC
- B102
- B102 TC
- B105
- B105 TC
- B105S
- B105S TC
- Revo Box
강점

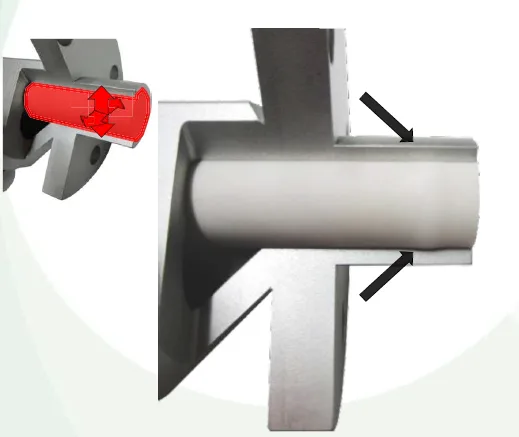

- 01특허 EPT® 팽창 피스톤 — 제품 접촉부에 O-링·개스킷·시트가 없어 마모 분진이 생기지 않고, 닫히면 반응기 벽과 같은 면이 되어 잔류 분체가 남을 데드존 자체가 없음
- 02피스톤 안의 정량 챔버가 공정 흐름 속에서 채워져, 응집·편석이 심한 분체에서도 배치를 대표하는 시료를 같은 양으로 반복 채취 — 큰 시료가 필요하면 여러 번 나눠 채취
- 03반응기·건조기·믹서에 직결하는 밀폐(closed) 샘플링으로 시료를 외부 대기에 노출하지 않고, 요구 시 불활성 퍼지 가스 연결을 포함한 구성도 검토 가능 — 리튬염처럼 습기에 민감한 소재의 분석값 왜곡을 줄이도록 설계
- 04배치 간 피스톤을 분리 세정하는 EasyClean(TC), CIP/SIP 호환, Ra ≤0.4 µm 연마로 NMC·LFP·그래파이트 등 화학종 간 교차오염 억제
- 05제조사 표기 OEB 5(<1 µg/m³) 등급의 고격리 스플릿 버터플라이 시스템·연속 라이너, 병이 장착돼야 열리는 125S 기계식 인터록으로 니켈·코발트 분진 취급 시 작업자 노출을 낮추도록 설계
- 06복동 공압 액추에이터(AUT)·근접 스위치·솔레노이드·제어 패널로 대규모 배터리 소재 공장의 자동 샘플링 시퀀스에 통합되며, 크러스트 브레이킹(CC)·수평 삽입식(HS)·금속 피스톤(M)으로 굳고 점착성·마모성인 분체에도 대응
- 071974년 스위스 창립, ISO 9001:2015와 PED·ATEX·ISO 15848-1·API 607 기준 승인, 샘플링 밸브 제조사 보증 5년(마모 부품 제외), 제조사 프로젝트 견적에 기술 문서·3D 도면·구성 데이터 포함 — 제조사가 밝힌 글로벌 제약·화학 대기업 레퍼런스
